Monarco HAT
Váš pomocník při inovacích v průmyslové automatizaci

Proměňte minipočítač Raspberry Pi na PLC a otevřete si dveře k efektivní výrobě a modernizaci strojů.

Monitorování, sběr dat a automatizace pomocí Raspberry Pi

Upevnětě Raspberry Pi s Monarco HAT na DIN lištu, připojte standardní průmyslové senzory nebo komunikační rozhraní a monitorujte snadno svůj stroj nebo výrobní proces

Ať už vyvíjíte prototyp, zakázkové řešení nebo finální produkt pro automatizaci, regulaci, (I)IoT nebo Průmysl 4.0, potřebujete měřit, sbírat data a propojovat zařízení. Průmyslová I/O deska Monarco HAT pro Raspberry Pi je klíčem k inovacím, nabízí standardní rozhraní a kompaktní rozměry.

Nejlepšího poměru cena/výkon dosáhnete s deskou Monarco HAT v těchto typech projektů:

  • Sběr dat pomocí standardních průmyslových senzorů, logování naměřených dat
  • Monitorování strojů a výrobních procesů
  • Sledování chodu starších PLC
  • (I)IoT gateway pro starší zařízení a systémy
  • Zajištění komunikace mezi různými zařízeními (např. Modbus RTU/TCP, Modbus/MQTT)
  • Měření a regulace (MaR) pro nekritické aplikace
Schéma Monarco HAT + Raspberry Pi
Raspberry Pi s deskou Monarco HAT je mým neocenitelným nástrojem pro hledání a odstraňování problémů při automatizaci obnovitelných zdrojů energie. Poskytuje mi mnohem větší možnosti a svobodu než jiné, často několikanásobně dražší, data loggery.
Kris SamoyOffshore services for oil&gas and renewable industries, Belgie
Produkt je kvalitní a robustní, jeho design byl důkladně promyšlen. Monarco HAT je nejlepší volbou pro transformaci běžného Raspberry Pi na průmyslové zařízení.
Martin Omond-TongOmond-Tong Consultancy Ltd, Velká Británíe
Používám Raspberry Pi 3B+ s Monarco HAT k řízení tepelného čerpadla země-voda se zásobníkem, které dodává teplo a TUV pro náš dům. Monarco HAT mění Raspberry Pi na stabilní a spolehlivou platformu pro dlouhodobě běžící algoritmy měření a regulace (MaR).
Jussi KantellFinsko

Ukázky použití Monarco HAT

Analogové a digitální I/O, RS-485 a 1-Wire v kompaktní krabičce

  • Napájení: 10-30 VDC
  • 4x digitální vstup (odolný do 30V)
  • 4x digitální výstup (otevřený kolektor)
  • 2x analogový vstup (0-10V nebo 0-20mA)
  • 2x analogový výstup (0-10V)
  • 1x RS-485
  • 1x 1-Wire sběrnice
  • 9x LED indikátor
  • Interní hodiny zálohované baterií (RTC čip)
  • Hardwarový watchdog
  • Kovová krabička pro montáž na DIN lištu
  • Průmyslová push-in svorkovnice, odpojitelný konektor

Dokumentace:

Monarco HAT a programování

Hardwarové zařízení bez softwaru je jako tělo bez duše. Použijte Monarco HAT s vaším oblíbeným programovacím jazykem nebo prostředím.

Profesionální software

Naší první volbou pro programování je systém REXYGEN, sada softwarových nástrojů pro automatizaci, měření a regulaci, sběr dat, robotiku a řízení technologických procesů.

REXYGEN nabízí grafické vývojové prostředí pro tvorbu vašich algoritmů. Pracujete na standardním PC nebo notebooku a programujete pomocí tzv. funkčních bloků. Těch je k dispozici celá řada, od jednoduchých časovačů a komparátorů až po stavový automat nebo PID regulátor.

Open source

open source initiative (OSI) logo
Rozumíme přínosu open source softwaru a podporujeme svobodu volby.
GitHub logo

GitHub repozitář

Všechny materiály k desce Monarco HAT jsou dostupné ve veřejném repozitáři na GitHub

Knihovny od třetích stran

Programování v systému REXYGEN

  • Grafické programování bez ručního psaní kódu
  • Funkční bloky prověřené průmyslovou praxí
  • Tvorba uživatelského rozhraní (HMI) pro displeje, tablety a mobilní telefony
  • Snadná integrace s výrobní IT infrastrukturou (ERP/MES)
  • REST API pro integraci s téměř jakýmkoliv systémem,  frameworkem nebo programovacím jazykem
  • Vzorkovací perioda až 2 ms při použití standardního operačního systému Raspbian

Projděte si Getting started příručku pro použití Monarco HAT se systémem REXYGEN (v angličtině).

Monarco HAT promění minipočítač Raspberry Pi na univerzální řídicí jednotku nebo data logger

Sada pro automatizaci s Raspberry Pi a REXYGEN Pro

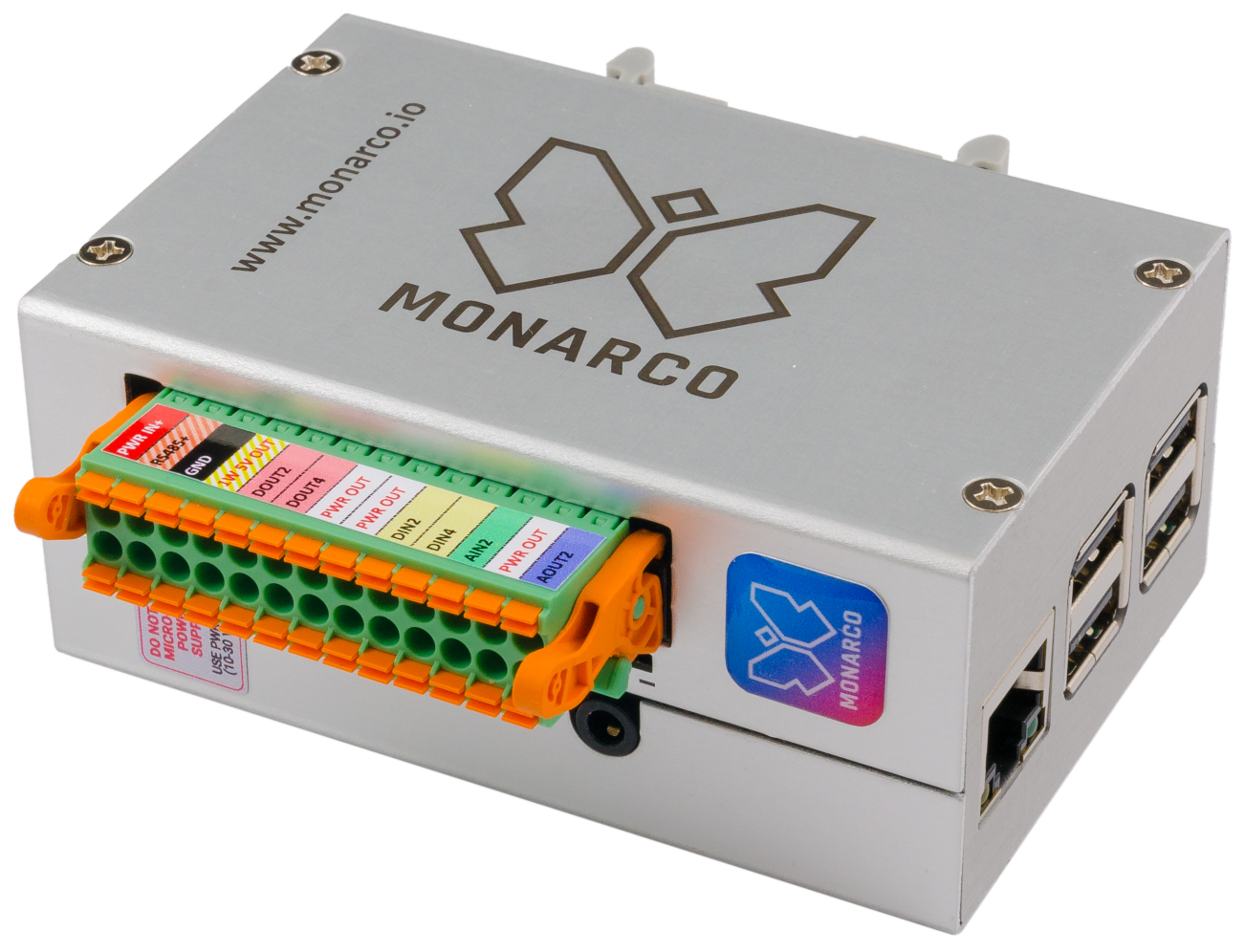

Monarco HAT in enclosure for DIN rail mounting
  • Monarco HAT s příslušenstvím
  • Raspberry Pi 3B+ nebo 4B
  • Předinstalovaná 16 GB micro SD karta
  • REXYGEN Professional
  • Kovová krabička pro montáž na DIN lištu
  • Zasíláme do ČR i SR (po domluvě i jinam)
  • Skladem, k odeslání do 2 dnů

9990,- Kč

Sada pro automatizaci s Raspberry Pi a REXYGEN Plus

Monarco HAT in enclosure for DIN rail mounting
  • Monarco HAT s příslušenstvím
  • Raspberry Pi 3B+ nebo 4B
  • Předinstalovaná 16 GB micro SD karta
  • REXYGEN Plus
  • Kovová krabička pro montáž na DIN lištu
  • Zasíláme do ČR i SR (po domluvě i jinam)
  • Skladem, k odeslání do 2 dnů

8030,- Kč

Samostatná deska Monarco HAT a volitelná krabička

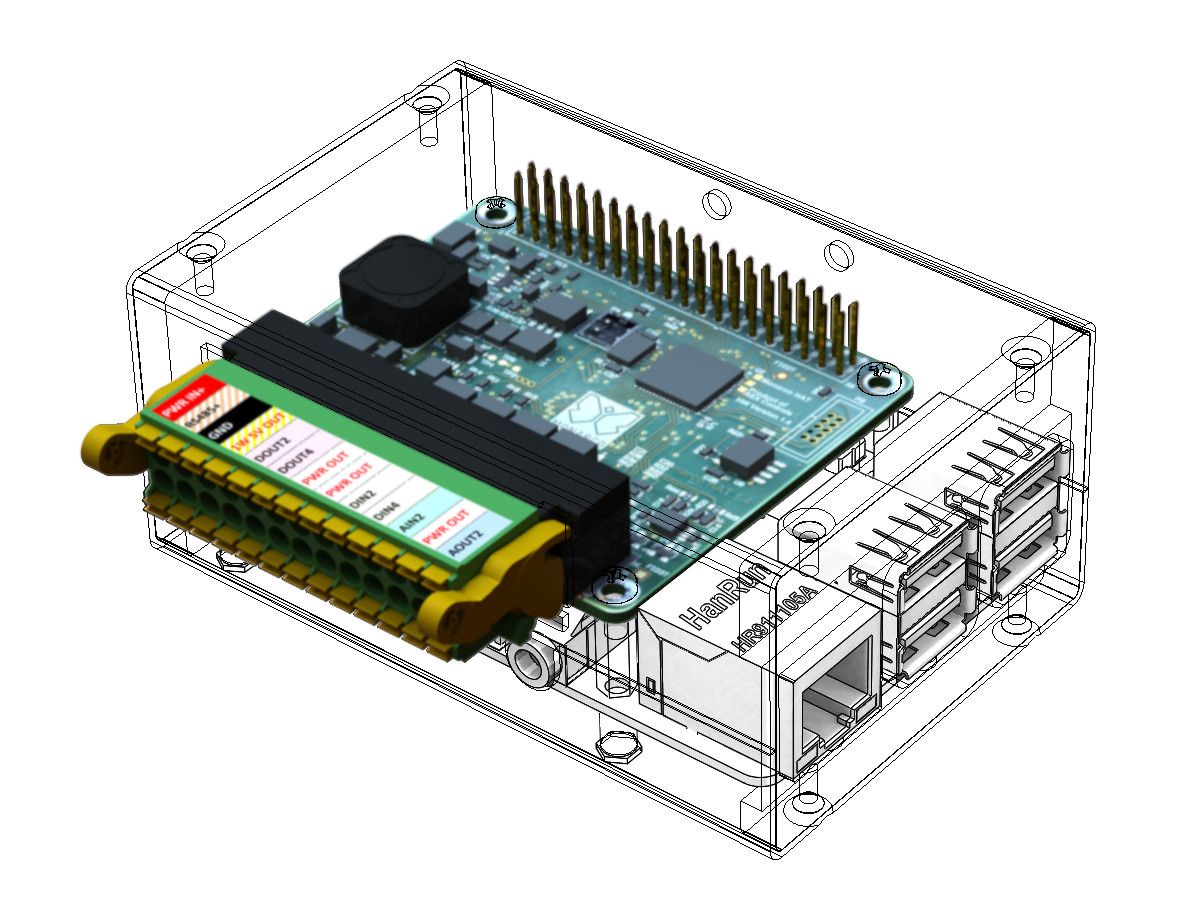

Monarco HAT with wireframe of DIN rail enclosure
  • Monarco HAT
  • Odnímatelný konektor s push-in svorkovnicí
  • Kompletní montážní materiál
  • Volitelně: kovová krabička pro montáž na DIN lištu
  • Volitelně: kablík pro napájení oficiálního 7" Raspberry Pi displeje
  • Zasíláme do ČR i SR (po domluvě i jinam)
  • Skladem, k odeslání do 2 dnů

3650,- Kč

Často kladené otázky (FAQ)

Doplňující informace o desce Monarco HAT

Jaké modely Raspberry Pi jsou podporovány?

Deska Monarco HAT je navržena pro Raspberry Pi modely B+, 2, 3, 3B+ a 4.

Mohu použít více přídavných desek s jedním Raspberry Pi?

Ne, přídavné desky jsou podle specifikace HAT určeny pro samostatné použití. Deska typu HAT musí mít na sobě EEPROM paměť, díky které se vše automaticky zkonfiguruje. Tento mechanismus nepodporuje použití více desek typu HAT najednou.

Mohu používat GPIO piny na Raspberry Pi?

Kromě SPI-0, UART, I2C-0 a I2C-1 využívá deska Monarco HAT pouze GPIO piny GPIO20, GPIO21 and GPIO26. Ostatní GPIO piny můžete bez problémů používat. Detaily najdete v technické specifikaci Monarco HAT a v dokumentaci Monarco HAT na GitHubu.

Kdy dostanu desku Monarco HAT?

Objednávky vyřizujeme a zboží odesíláme následující pracovní den po zaplacení. Doprava po ČR trvá 24 hodin, na Slovensko 48 hodin.

Co znamená 'HAT'?

Zkratka 'HAT' (Hardware Attached on Top) označuje přídavné desky pro Raspberry Pi, které odpovídají specifikaci HAT vydanou Raspberry Pi Foundation.

Mohu programovat MCU na desce Monarco HAT?

Ne, interní MCU na desce Monarco HAT obsluhuje vstupní a výstupní signály a komunikuje s počítačem Raspberry Pi, jedním a jediným "mozkem", který vykonává vaše programy.

Jak Monarco HAT komunikuje s Raspberry Pi?

Monarco HAT je připojeno přes sběrnici SPI a také má na sobě osazeno několik I2C zařízení. Sběrnice RS-485 využívá UART na Raspberry Pi, ale může být vypnuta. Detaily najdete v technické specifikaci Monarco HAT a v dokumentaci Monarco HAT na GitHubu.
